Точное измерительное оборудование, произведенное биДаньдун Тонгда Наука & Технология Ко,.ООО. яуверенно выходит на мировой рынок. Его основной продукт –Рентгеновский кристалл-ориентаторс точностью позиционирования ±30 угловых секунд и максимальной грузоподъемностью 30 килограммов играет ключевую роль в мировых исследованиях и обработке кристаллических материалов, обеспечивая надежную техническую поддержку для исследований в области материаловедения и промышленного производства.

Принцип работы

Основанный на теории дифракции рентгеновских лучей, этот ориентатор может быстро и точно определять углы резки природных и искусственных монокристаллических материалов.

Оборудование может использоваться совместно с различными режущими устройствами и широко применяется для прецизионной ориентационной резки пьезоэлектрических, оптических, лазерных и полупроводниковых кристаллов. Оно стало незаменимым ключевым оборудованием в процессе прецизионного изготовления кристаллических приборов.

Чтобы удовлетворить разнообразные потребности разных клиентов, Даньдун Тонгда Технологияразработала несколько моделей серии ориентаторов кристаллов.

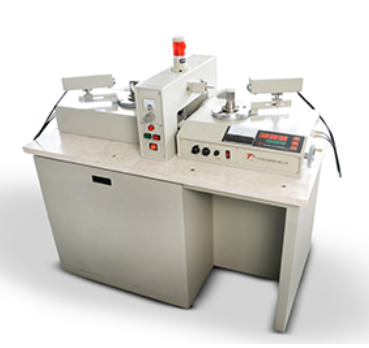

Ориентировщик рентгеновских кристаллов ТИКС-200 имеет погрешность позиционирования, не превышающую ±30 угловых секунд, оснащен цифровым интерфейсом отображения и обеспечивает минимальную точность считывания 10 угловых секунд.

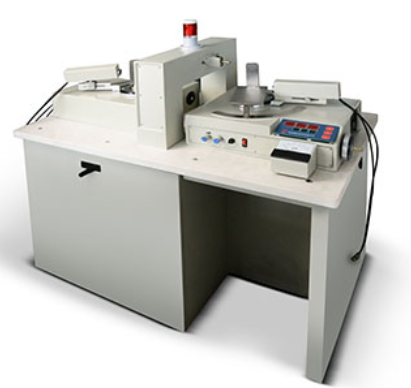

Усовершенствованная модель ТИКС-2H8 включает в себя комплексную оптимизацию конструкции гониометра, основанную на базовой модели. Она дополнена несущей дорожкой, корпусом рентгеновской трубки и системой поддержки, а также увеличена высота предметного столика. Она позволяет работать с образцами весом от 1 до 30 кг и диаметром от 2 до 8 дюймов.

Технические преимущества

Эта серия приборов отличается удобством в эксплуатации, что позволяет операторам быстро приступить к работе даже без специального опыта в области кристаллографии.

Интерфейс цифрового отображения угла делает процесс наблюдения более интуитивным, эффективно исключая ошибки, связанные с человеческим фактором. Устройство отображения поддерживает установку нуля в любом положении, что позволяет напрямую считывать значение отклонения угла пластины.

Система с двумя гониометрами обеспечивает одновременную работу, значительно повышая эффективность контроля. Благодаря специализированному интегратору с функцией пикового усиления, она дополнительно оптимизирует точность обнаружения.

С точки зрения аппаратной конфигурации, рентгеновская трубка и высоковольтный кабель имеют интегрированную конструкцию, что повышает стабильность высоковольтной системы. Высоковольтная часть детектора использует технологию высоковольтного модуля постоянного тока в сочетании с вакуумной адсорбционной платформой образца, что значительно повышает точность и эффективность измерения угла.

Область применения

В научных исследованиях,Рентгеновские кристаллические ориентаторыстали важным инструментом для анализа материалов.

Их область применения охватывает несколько ключевых областей, включая пьезоэлектрические, оптические, лазерные и полупроводниковые кристаллы. Эти устройства играют важнейшую роль в фундаментальных исследованиях, разработке и производстве кристаллических материалов, активно способствуя развитию материаловедения.

Модель ТИКС-2H8, специально разработанная для сапфировых материалов, может отвечать требованиям измерений для различных ориентаций сапфира, таких как A, C, M и R. Диапазон ее измерений составляет 0–45° с электрической автоматической регулировкой, и она может поддерживать измерения кусков кристаллов весом до 30–180 килограммов, что значительно расширяет область применения оборудования.

Профессиональные конфигурации

Для удовлетворения конкретных требований различных сценариев применения,Даньдун Тонгда Технологияразработала различные специальные конфигурации образцовых столиков.

Предметный столик серии ТА специально разработан для цилиндрических кристаллов и оснащен специальной несущей дорожкой, способной обрабатывать стержневые кристаллические материалы весом от 1 до 30 килограммов и диаметром от 2 до 6 дюймов (с возможностью расширения до 8 дюймов).

Предметный столик серии туберкулез оснащен V-образными опорными направляющими, аналогичными модели ТА, что позволяет измерять кристаллические стержни длиной до 500 мм. Гониометр этой модели также позволяет измерять торцы кристаллов стержневой формы.

Предметный столик серии ТС в первую очередь подходит для измерения внешней опорной поверхности монокристаллических пластин, таких как кремний и сапфир. Зона приёма рентгеновского излучения на вакуумной платформе имеет открытую конструкцию, что эффективно решает технические проблемы, связанные с блокировкой рентгеновского излучения традиционными вакуумными пластинами и неточным позиционированием.

Предметный столик серии ТД предназначен для многоточечных измерений на пластинах, таких как кремниевые и сапфировые. Пластину можно вручную вращать и позиционировать на предметном столике, поддерживая различные стандартные угловые положения, такие как 0°, 90°, 180° и 270°, что полностью отвечает особым требованиям пользователей к характеристикам пластин.

В связи с постоянным ростом мирового спроса на точное измерительное оборудование, обусловленным технологическим прогрессом, Даньдун Тонгда Наука & Технология Ко,.ООО. Опираясь на свои инновационные технические концепции, стабильные эксплуатационные характеристики продукции и комплексную систему послепродажного обслуживания, компания постепенно завоевывает широкое признание среди китайских прецизионных приборов на международном рынке.
