Рентгенодифракционный анализ монокристалла

Рентгеновский дифрактометр ТД-5000 для монокристаллической дифракции (рентгенография монокристаллов)

Гибридный пиксельный детектор — это революционная разработка в области рентгеновских детекторов, обеспечивающая лучшее качество данных при низком энергопотреблении и охлаждении. Детектор сочетает в себе ключевую технологию подсчета одиночных фотонов и гибридный пиксель для применения в различных областях, таких как синхротронное излучение и традиционные лабораторные источники света, что позволяет исключить помехи от шума считывания и темнового тока. Технология гибридного кабеля изображения позволяет напрямую обнаруживать более четкие рентгеновские сигналы. Кроме того, детектор отличается высокой эффективностью при получении высококачественных данных даже из сложных образцов.

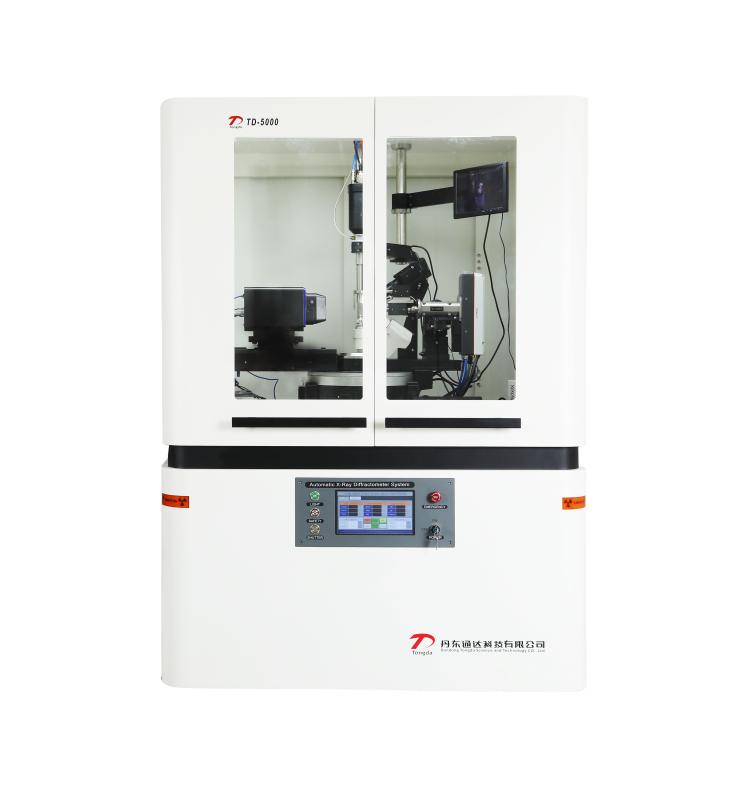

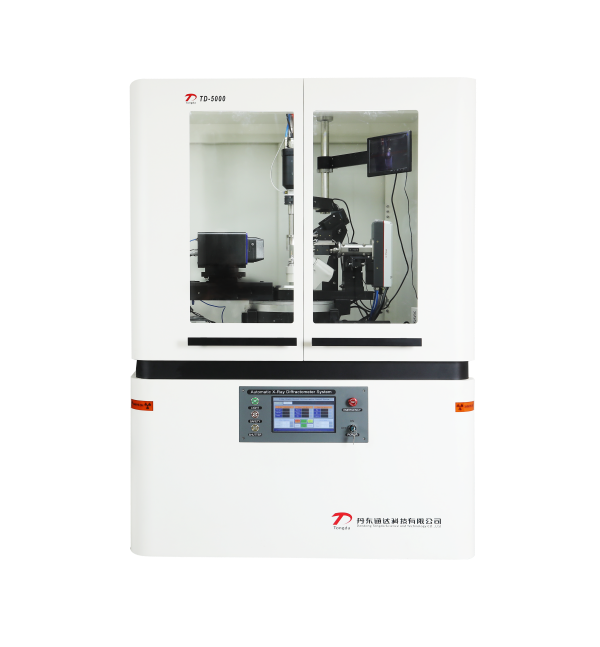

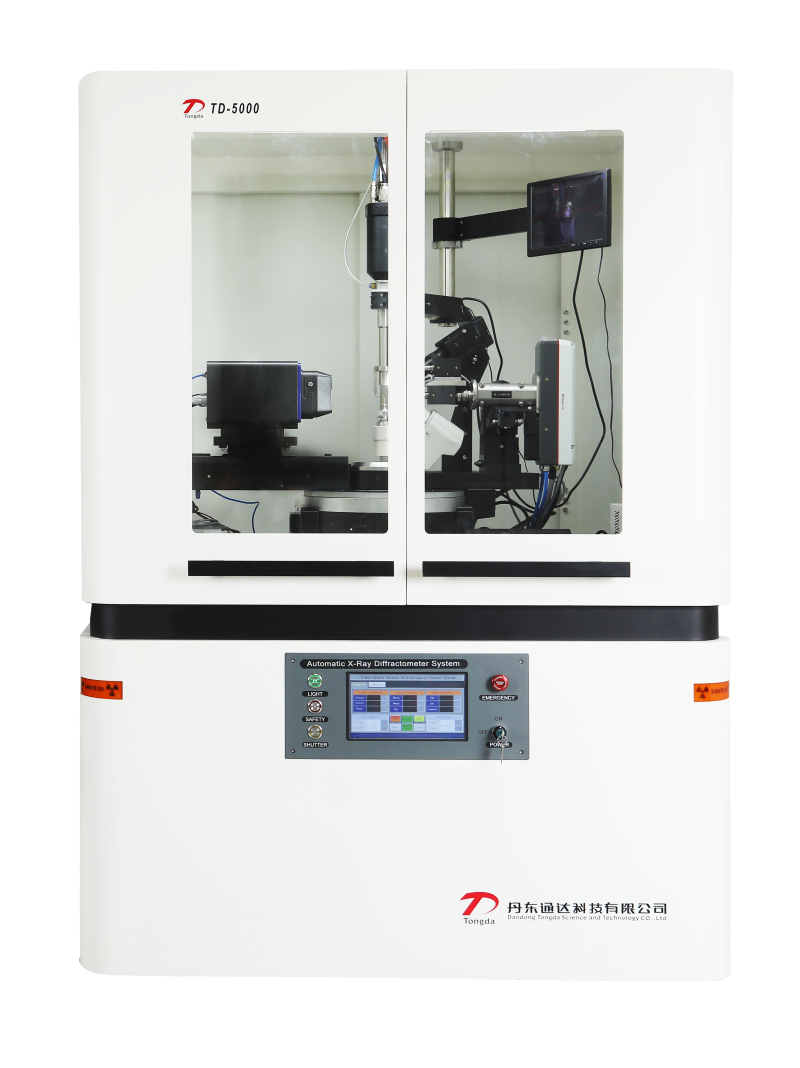

Введение в продукт: рентгеновский монокристаллический дифрактометр ТД-5000.

Эксклюзивно для внутреннего рынка — для заполнения внутреннего дефицита.

Детектор смешанных пикселей Пилтус

Рентгеновский монокристаллический дифрактометр ТД-5000 (Одинокий Кристалл Рентгенодифракционный анализ) в основном используется для измерения трехмерной пространственной структуры и плотности электронного облака неорганических и органических материалов. Гибридный пиксельный детектор обеспечивает наилучшее качество данных при низком энергопотреблении и минимальном охлаждении. Детектор сочетает в себе две ключевые технологии: подсчет одиночных фотонов и смешанные пиксели. Он используется в различных областях, таких как синхротронное излучение и обычные лабораторные источники света, эффективно устраняя помехи от шума считывания и темного тока. Гибридная пиксельная технология позволяет напрямую детектировать рентгеновские лучи, упрощая разрешение сигнала, и детектор может эффективно предоставлять высококачественные данные.

Криогенное оборудование:

Данные, собранные с помощью криогенного оборудования, дают более идеальные результаты, и под действием криогенного оборудования можно улучшить более благоприятные условия, что может позволить получить идеальные результаты даже для несовершенного кристалла. Идеальный кристалл также может получить более идеальные результаты.

Диапазон регулировки температуры: 100K~300K

Расход жидкого азота: 1,1-2 л/ч

Точность управления: 0,3K

Рентгенодифракционный анализ монокристалла

Точность прибора:

Точность повторения 2θ-угла:0,0001°；

Минимальный указательный угол:0,0001°；

Диапазон регулировки температуры:100–300 тыс.

Точность контроля:±0,3 К

Рентгеновский дифрактометр монокристаллов ТД-5000 (Рентгенодифракционный анализ) использует четырехкруговую концентрическую технологию, обеспечивающую неизменность центра гониометра независимо от направления вращения. Для достижения максимально точных данных и повышения степени достоверности результатов, четыре концентрических круга являются необходимым условием для стандартного одноканального сканирования. Кроме того, он оснащен детектором, обеспечивающим более высокое качество данных и более быстрое сканирование.

Характеристики детектора:

Чувствительная область [мм²]:83,8 × 70,0

Размер пикселя [мкм²]:172 × 172

Расстояние между пикселями:< 0,03%

Максимальная частота вращения ошейника [Гц]:20

Время считывания [мс]: 7

Диапазон энергии [кэВ]: 3,5 - 18

Результаты испытаний:

Дополнительные приспособления：

Многослойная пленочная фокусирующая линза:

Скорость вращения рентгеновской трубки:30 Вт или 50 Вт；Расхождение：0,5~1 мрад；

Мишень для рентгеновской трубки:Мо / С пятном；Фокусное пятно：0,5–2 мм.

Показатели продаж:

Технические специалисты компании завершили установку и отладку зарубежного рентгеновского дифрактометра для монокристаллов, и результаты испытаний оказались весьма удовлетворительными для иностранных пользователей. Функциональность, стабильность и послепродажное обслуживание получили единодушную высокую оценку со стороны иностранных пользователей.

Отличительные ключевые преимущества

Технологический пионер, заполняющий внутренние пробелы
Компания Тонгда является подрядчиком в рамках Национального специального проекта по разработке крупных научных приборов и оборудования. В 2013 году она создала экспертную рабочую станцию ​​для академиков под руководством академика Чэнь Сяомина. В 2021 году на рынок был официально выпущен первый в стране рентгеновский дифрактометр для монокристаллов, разработанный компанией Тонгда и обладающий собственными правами интеллектуальной собственности.

Инновационное предприятие, движимое научно-исследовательскими разработками.
На долю научно-исследовательских и опытно-конструкторских подразделений компании приходится до 30% ее персонала, ей принадлежат 23 патента и 7 авторских прав на программное обеспечение. Ассортимент продукции охватывает все серии, включая дифрактометры серии ТД, настольные дифрактометры, абсорбционные спектрометры, рентгеновские дифрактометры для монокристаллов, кристаллографы и кристаллографические анализаторы, что позволяет компании зарекомендовать себя как профессиональный производитель рентгеновских аналитических приборов.

Пионер в области глубокой интеграции искусственного интеллекта с роботизированными манипуляторами.
Полностью автоматизированный дифрактометр Тонгда с использованием искусственного интеллекта стал одним из первых в отрасли примеров интеграции высокоточной роботизированной манипуляторной системы с технологиями ИИ. Ключевые особенности включают: поддержку автоматической загрузки образцов различных типов, таких как порошки, тонкие пленки и блоки; дистанционное управление через мобильное приложение с автоматическим открытием/закрытием дверцы для повышения безопасности тестирования; и модульную конструкцию, упрощающую модернизацию и техническое обслуживание, обеспечивающую функциональность по принципу «подключи и работай».

Фундаментальная ценность выбора Тонгда
Вы приобретаете не просто инструмент, но и: постоянную техническую поддержку от команды экспертов из академической среды, технологическое наследие, восполняющее пробелы в отечественном производстве, оперативную реакцию, обеспечиваемую командой разработчиков, составляющая 30% от общего числа, а также опыт системной интеграции, полученный в ходе реализации крупных национальных специальных проектов.

Компания Тонгда всегда придерживалась принципа: качество – это жизнь, доверие – это основа, инновации – движущая сила, а талант – это ресурс – в этом заключается принципиальное отличие нас от обычных поставщиков оборудования.
